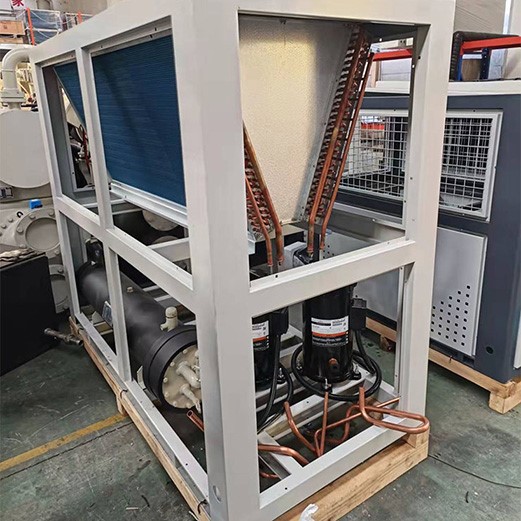

¿Qué es un enfriador scroll enfriado por aire?

Introducción

En muchas industrias, algunos equipos a gran escala se utilizan para completar diversas tareas, como edificios de oficinas, centros comerciales, industria química, metalurgia y muchos otros escenarios comerciales e industriales; estos equipos generarán altas temperaturas durante el funcionamiento y generarán mucho calor. Si el calor no se puede disipar a tiempo, la eficiencia de trabajo y la vida útil del equipo se verán afectadas, e incluso una falla hará que el equipo deje de funcionar;

Al resolver el problema de la alta temperatura durante el funcionamiento del equipo,enfriadores industrialesson equipos de control indispensables en muchas industrias, y el enfriador scroll enfriado por aire es uno de los enfriadores. A continuación, este artículo compartirá con usted toda la información sobre el enfriador scroll enfriado por aire.

Principio de funcionamiento del enfriador scroll enfriado por aire

Air Cooled Scroll Chiller Working Principle

El proceso de trabajo de laEnfriador de agua scroll refrigerado por aire producirá un proceso "termodinámico" para lograr el efecto de enfriamiento en equipos y máquinas; En comparación con otros tipos de enfriadores de agua, el enfriador de agua scroll enfriado por aire tiene una mayor eficiencia de disipación de calor y una mejor estabilidad y confiabilidad. El principio de funcionamiento del enfriador scroll enfriado por aire incluye principalmente los siguientes pasos:

● Evaporador: el principio de funcionamiento del enfriador de agua scroll refrigerado por aire es utilizar el evaporador como intercambiador de calor para recolectar el calor generado por el equipo y transferir el calor al refrigerante del enfriador para que hierva, de modo que para convertir el líquido de baja presión en un gas de baja presión
● Compresor: después de esperar a que el gas a baja presión ingrese al compresor, su tarea principal es aumentar la presión del vapor de refrigerante descargado a una cierta temperatura alta y liberar calor en el condensador.
● Condensador: en el condensador, el vapor de refrigerante vuelve al líquido y la calidad ambiental o valor calorífico del agua condensada extraída durante la conversión de vapor a líquido depende principalmente de si está utilizando un enfriador enfriado por aire o un enfriador de agua. enfriador refrigerado
● Válvula de expansión: En la última parte del proceso de refrigeración, el refrigerante líquido ingresa a la válvula de expansión y se mide antes de ingresar al evaporador, logrando nuevamente el efecto de repetir el ciclo de refrigeración.

Parámetros técnicos

MODELO				LSFX9 (3HP)	LSFX13 (5HP)	LSFX16 (6HP)	LSFX22 (8HP)	LSFX28 (10HP)	LSFX32 (12 CV)	LSFX41 (15 CV)	LSFX55 (20HP)	LSFX65 (25HP)	LSFX84 (30HP)	LSFX105 (40HP)
Actuación	Capacidad de enfriamiento	kilovatios		8.8	13	15.4	22	28	32.7	41.1	55.3	65.4	84.8	105
Actuación	Capacidad de enfriamiento	×10³kcal/hora		7.6	11.2	13.2	18.9	24	28.1	35.4	47.6	56.3	73	90.5
potencia de la máquina		kilovatios		3.3	4.92	5.55	7.6	9.58	11.3	15.8	19.35	23.25	29.7	30.6
Corriente de operación		A		6	8.9	10	13.8	17.4	20.6	28.8	35.2	42.3	54.1	65
Compresor	CANTIDAD			1	1	1	1	1	1	1	1	1	2	4
	Potencia nominal		kilovatios	2.43	4	4.64	6.12	8	9.3	12.8	15.3	19.2	24.5	24
	Corriente nominal		A	4.46	7.37	8.5	11.25	14.8	17	24.3	26.9	33.8	48	59.2
Evaporador	Tipo		-	Tanque de agua más tubería de bobina						Carcasa y tubo
	Interfaz de tubería		milímetro	DN25	DN25	DN25	DN32	DN32	DN40	DN40	DN50	DN50	DN50	DN65
	Flujo de agua		m³/h	1.5	2.3	2.65	3.8	4.8	5.62	7.1	9.5	11.2	14.6	18
Abanico condensador	Tipo		-	Flujo axial
Abanico condensador	Potencia de entrada		kilovatios	0.5	0.36	0.36	0.74	0.83	1	1.5	2.2	2.2	3	4.4
Bomba de agua	Potencia de entrada		kilovatios	0.37	0.55	0.55	0.75	0.75	1	1.5	1.85	1.85	2.2	2.2
Bomba de agua	Cabeza		m	16	23	28	22	24	26	23	26	26	28	26
Volumen del tanque			L	76	76	76	131	131	131	220	280	280	/	/
Dimensión global	Longitud mm			1150	1300	1300	1500	1500	1500	1700	2100	2300	2380	2500
	Ancho mm			560	680	680	860	860	860	1000	1000	1000	1050	1200
	Altura mm			1320	1335	1335	1535	1535	1535	1850	1940	2000	2000	2350
Peso neto	KG			150	280	300	430	440	450	600	750	950	1150	1400

Solicitud

Equipos industriales a gran escala: máquinas de moldeo por inyección, máquinas de corte por láser y otros escenarios utilizados en diversas industrias manufactureras. Estos equipos generarán mucho calor durante su funcionamiento. El enfriador vortex puede transferir rápidamente el calor generado por el equipo para garantizar su funcionamiento normal

Centros comerciales/edificios de oficinas: este tipo de edificio tiene un gran flujo de personas y se necesitan acondicionadores de aire industriales a gran escala para la refrigeración interior. El calor emitido por este tipo de acondicionador de aire es decenas o incluso cientos de veces mayor que el de los acondicionadores de aire ordinarios. Por lo tanto, es necesario utilizar enfriadores para enfriar sus equipos para garantizar el funcionamiento y enfriamiento normal de la casa.

Característica de producto

1, nuestro enfriador scroll industrial adopta un diseño modular y puede ser conveniente para su instalación y uso.

2, la unidad está equipada con módulos de unidad estándar para combinación, lo cual es conveniente para el diseño y la selección de ingeniería.

3, los componentes principales son de marcas de fama mundial para garantizar la mejor calidad

4, el compresor scroll hermético y el compresor de tornillo semihermético garantizan una fuerte resistencia al golpe de ariete, una alta eficiencia volumétrica y una relación de eficiencia energética.

5, la unidad de un solo módulo está controlada por un microordenador y la unidad de varios módulos está controlada por un PLC.

6, alta eficiencia, ahorro de energía y vida útil

7, descongelación automática

Finalizando

Lo anterior es la información sobre el enfriador de agua vortex enfriado por aire. Este equipo es ampliamente utilizado en varios grandes centros comerciales, edificios de oficinas, fábricas y otros escenarios. Se puede utilizar para enfriar bien el equipo y al mismo tiempo garantiza la vida útil del equipo. Si tiene más preguntas sobre la selección de productos y el conocimiento profesional, puede comunicarse con Feizhong en cualquier momento y podemos brindarle soluciones e información perfectas.
